1、概述

       配料機是一種用于多種物料如：砂石的定量配送的自動化設備，主要應用于混凝土施工行業，以替代人工臺秤或容積計量

等方式。通過混凝土機械運輸石子、砂子、塊石等原料，把原料通過皮帶稱輸送到主機，通過配料機設定混凝土配合比，按設

定的配合比自動配料，進行攪拌成混凝土，一般適用于一般建筑工地、道路、橋梁等工

程。

2、配料機工作原理及組成

      配料機均由給料系統、稱量系統和電氣控制系統這三大部分組成。

    （1）給料系統：由儲料斗和給料裝置組成，主要功能是存儲物料和在控制系統的控制下，向稱料斗加料。

    （2）稱量系統：稱量系統是配料機的關鍵部分，由稱料斗、懸掛裝置及稱量系統傳感器、配料控制儀等組成。

    （3）電氣控制系統：電氣控制系統是配料機核心部件，它的功能是實現整個配料機的稱量、顯示、操作及完成各種

自動配料程序。該系統主要由配料控制儀和強電回路兩部分構成。

3、配料機設備實現的功能

       配料機是一種與攪拌機配套使用的前臺自動配料設備。它可以用戶設計的混凝土配比自動完成砂、石、水泥等 3-6 種

物料（二級配混凝土）的配料程序。采用電子稱量，微機控制，數字顯示，有線遙控操作，具有稱量準確、配料精度高、

速度快、控制功能強等優點，操作容易到了每次只需按一下鍵。

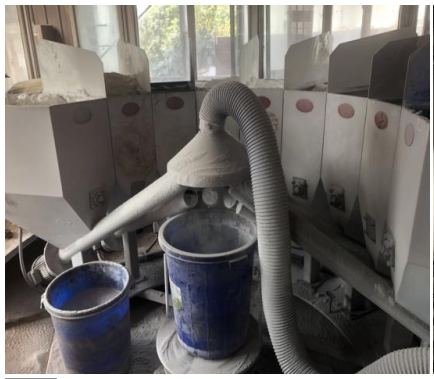

4、AC300 在配料機的應用

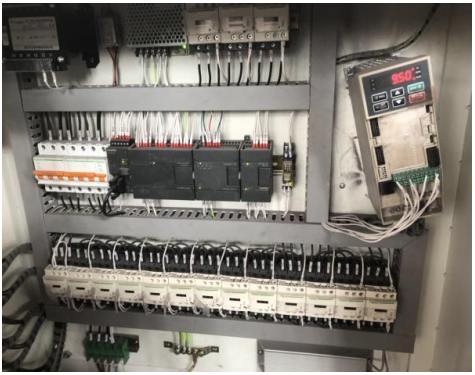

      要實現配料功能，現場采用 PLC 程序來控制 AC300 變頻器的啟停，從而完成配料過程。

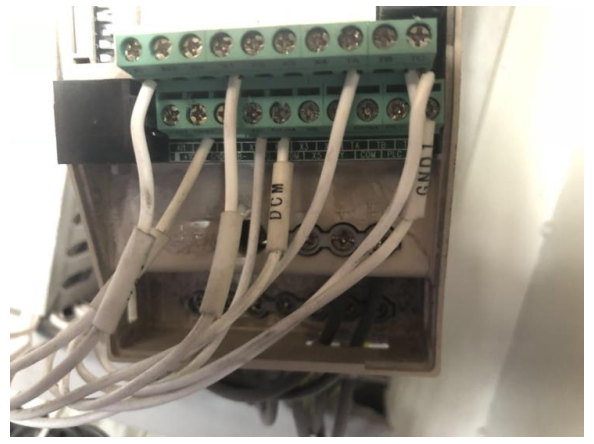

     控制部分接線：

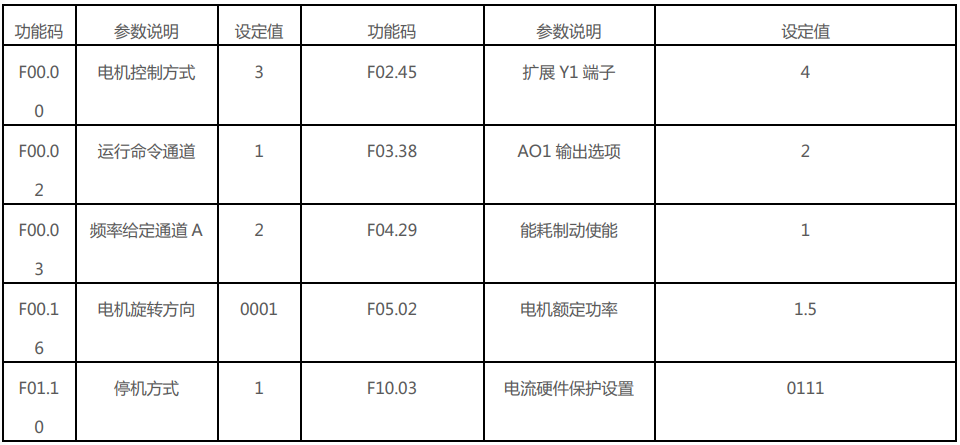

AC300 變頻器參數設置如下表：

5、總結

       配料機上運用的是變頻器通用輸入輸出功能，AC300 通用變頻器控制算法得到優化，使得控制性能更好，精度高，

動態響應快，從而能夠?qū)崿F(xiàn)優秀的過程控制，保證過程控制的可靠性。
