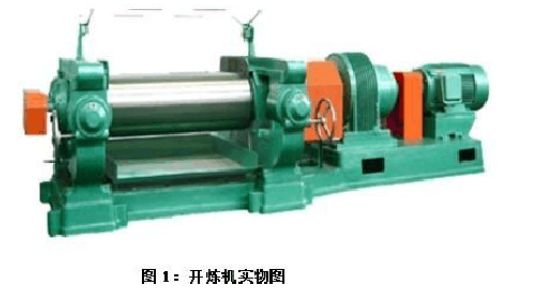

一、開放式煉膠機簡介

    開放式煉膠機簡稱開煉機或煉膠機，又稱雙輥捏煉機。它通過兩個水平放置并以不同線速度相對回轉的輥筒，將橡膠原材料進行剪切、擠壓使其塑化、混合，制成符合生產加工要求的坯料。開煉機可供橡膠的塑煉、混煉、熱煉和壓片等，主要由輥筒、機架、軸承、調距裝置、加熱冷卻系統、事故停車裝置、潤滑系統和電氣控制系統等部分組成。

工作原理：

開煉機的兩個輥筒以不同的速度相對回轉，當膠料加到輥筒上時，在被輥筒擠壓的同時，由于摩擦力和粘附力的作用而被拉入兩輥筒的間隙，膠料在間隙中受到強烈的擠壓從而達到加工膠料的目的。從輥隙中排出的料片，由于兩個輥筒表面溫度和速度的差異而包覆在一個輥筒上面，后重新返回兩輥間，這樣多次反復，完成煉膠。

二、煉膠機變頻控制系統

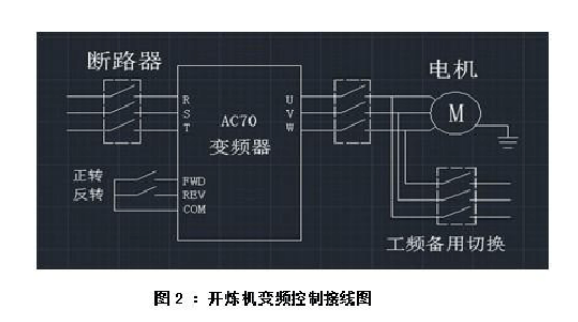

  該控制系統通過在煉膠機馬達和工頻電源之間加裝偉創AC70

變頻器，同時在變頻器控制面板上做一部分控制線路的連接，實現了對煉膠機的無級變頻調速，實現了對煉膠機馬達的平穩啟動和速度可調。其反轉功能端子能夠方便實現在輥筒堵塞時電機反轉退膠，操作簡易。另外做一個工頻切換備用電路，防止萬一變頻器發生故障不至影響工廠生產。

三、偉創變頻器在橡膠廠改造煉膠機的應用效果

   1 、通過變頻器的直流母線支撐電容可起到無功交換的作用，大大提高了設備的輸入功率因數，而不必再另外購買功率因數補償裝置。

   2、變頻器實現了對電機的軟啟動，消除了工頻啟動對設備和電網的沖擊，避免了對其他用電設備可能造成的跳閘故障，延長了機軸、齒輪、減速機、潤滑系統、冷卻部件等機械件的使用壽命，實現了更好的安全運行。

   3、變頻器的無級調速功能可根據實際生產需要方便設定輥筒的正反轉，轉速大小和加減速時間，使設備操作更加簡易方便。偉創變頻器具有行業內領先的自動轉矩提升等電機控制性能，最大限度提高設備的工作效率，減少了電能的浪費。

   4、AC70變頻器具有欠電壓、過電壓、輸入缺相、過電流檢測、過載檢測等多種檢測保護功能，從而保證設備能夠長期穩定安全運行。

  5、關于在煉膠機上加裝變頻器后的節能效果

   ①功率因數補償節能：

   無功功率不但增加線損和設備的發熱，更主要的是功率因數的降低導致電網有功功率的降低，大量的無功電能消耗在線路當中，設備使用效率低下，浪費嚴重，煉膠機馬達電機的功率因數一般在

0.7左右，使用變頻調速裝置后，由于變頻器內部濾波電容的作用，cosφ一般大于0.9，功率因數提高后，變頻器實際輸入電流減小，從而減小了電網與變頻器之間的線損和供電變壓器的銅耗，同時減小了無功電流上串電網。

提高功率因數后，配電系統對單臺電機補償后的電流下降率為：

上式，cosφ1為補償前電動機的運行功率因數；

    cosφ2為補償后電動機的運行功率因數。

配電系統對單臺電機補償后的損耗的下降率為：

  ②在運轉過程中，AC70變頻器使用節能運行功能可以根據負載狀況自動計算最佳輸出電壓（在負載較輕時可以降低輸出電壓）供給負載以達到節能的效果。

  ③煉膠機屬于恒轉矩類負載，有：

  即電機的輸入功率與轉速的一次方成正比，采用變頻調速后節省的功率為：

所以，節省的功率與系統調速前后的速差成正比，速差越大，節能越顯著
