一、 概述 隨著變頻器調速技術的發展和人們對生活飲用水品質要求的不斷提高，變頻供水設備已廣泛應用于多層住宅小區生活及高層建筑生活供水，變頻調速供水具備以下優勢： 1、設備投資少、系統運行可靠； 2、占地面積小，節電節水； 3、自動化程度高、操作控制方便等； 供水的行業的應用范圍極其廣泛，路政澆灌，家庭供水，工業供水，建筑工地供水等方向

均可使用變頻器控制。供水變頻器質量參差不齊，青黃不接，使我們的 AC300 有很好的切入口。供水方

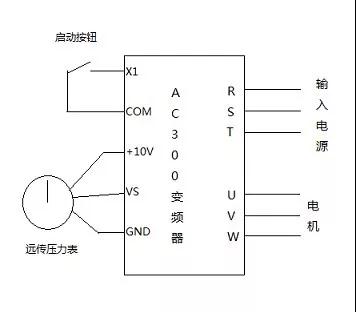

案比較統一，維護較為方便。 二、 供水行業的設備組成以及工作原理 恒壓供水主要由一個電機，一個水泵，一個緩沖罐，一個遠傳壓力表，一個 AC300 變頻器組成。

一般使用端子啟停。恒壓供水系統通過遠傳壓力表反饋信號與給定值進行比較，當反饋值高于睡眠

閥值時，進過休眠時間后，變頻器進入休眠狀態。當反饋的閥值低于啟動閥值的時候，電機重新啟

動。使壓力保持在給定值的附近。 三、恒壓供水系統特點 1、水泵軟啟動、停止，無沖擊和過壓危害、無水錘現象； 2、運行可靠：變頻器實現泵的軟啟動，防止管網沖擊、避免管網壓力超限、管道破裂； 3、設備自動化程度高，供水穩定可靠，且水質無二次污染； 4、完善的保護功能：單某臺泵出現故障，主動發出報警信息，同時啟動備用泵，以維護供水平衡； 四、 恒壓供水行業要實現的功能。

恒壓供水主要要實現的功能是保持水壓的恒定，不發生大的波動。主要要實現的功能：

（一）壓力給定，也就是公斤數的給定。

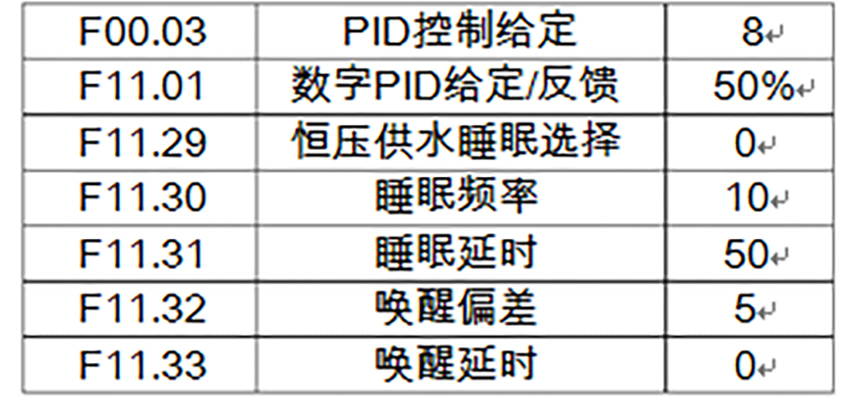

（二）實現休眠功能，在不用水的時候，電機維持在低轉速或者是零轉速。 （三）當壓力反饋低于一定值的時候需要重新啟動保持壓力。 五、 AC300 在恒壓供水行業的運用 參數設置：

 方案：

 1、 F00.03=8（頻率給定通道設置為：PID控制給定）。

2、 設置PID控制器給定信號源；（比如：10公斤的水箱，要恒壓在6公斤； 則給定設置為6/10+F11.32

（若此時F11.32為5%）=65%；若恒壓在6公斤不需太精確，喚醒偏差較小時，給定可直接設置6/10=60%）。

3、 設置PID控制器反饋信號源；（電壓式壓力表或者電流式壓力表等）。

4、 F11.29=1；（恒壓供水休眠有效）。

5、 根現場設置F11.30睡眠頻率；（輸出頻率低于睡眠頻率經過F11.31進入休眠）。

6、 根現場設置F11.31睡眠延時

7、 設置F11.32喚醒偏差；（當PID給定—喚醒偏差>PID反饋時，將停止休眠， 會啟動）。

8、 設置喚醒延時；（當PID給定—喚醒偏差>PID反饋時，經過喚醒延時設定的時間，將不再休眠，變頻器會啟動） 六、 結束語 恒壓供水上運用的是變頻器PID控制功能，之前恒壓供水主要采用AC60，AC70變頻器實現恒壓供

水的要求，但使用AC300變頻器在恒壓供水上控制性能更加完美，因為我司在AC300 通用變頻器上優

化了PID 控制算法，使得PID控制性能好，精度高，動態響應快，從而能夠?qū)崿F(xiàn)優秀的過程控制，保證

過程控制的可靠性。
