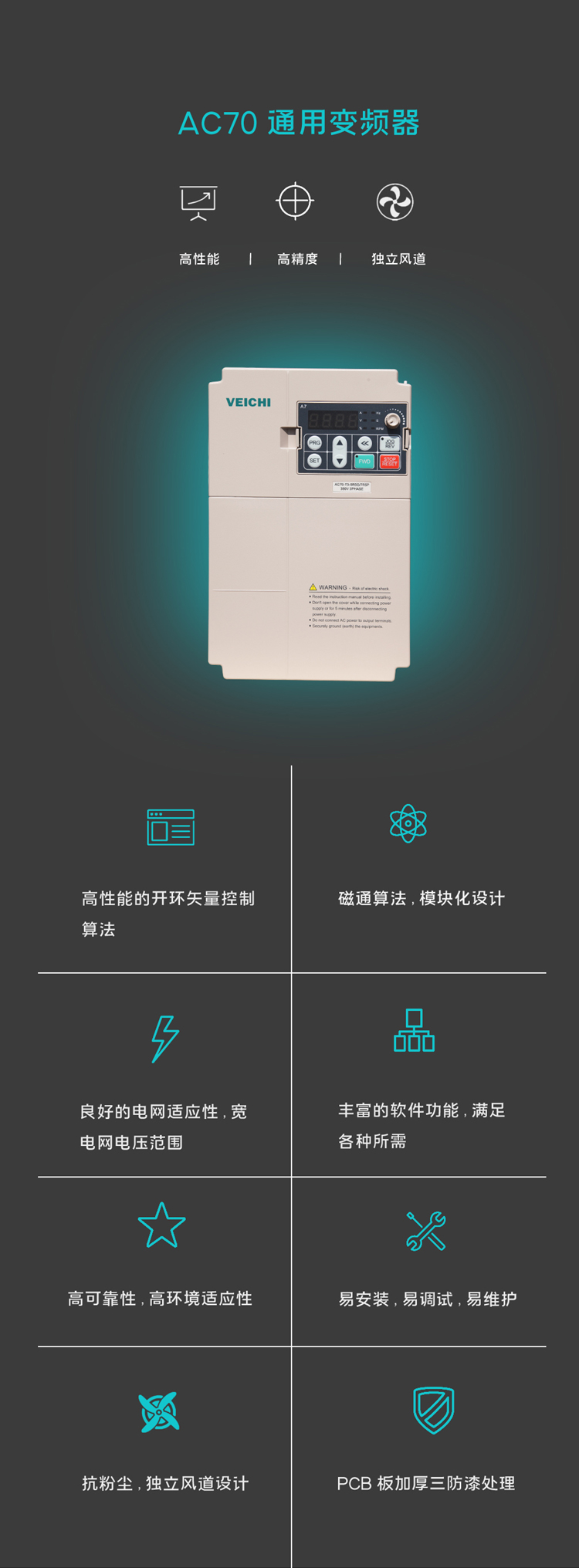

項 目
|
規 范
|
|
電源輸入
|
電壓、頻率
|
單相220V 50/60Hz 三相380V 50/60Hz
三相220V 50/60Hz 三相660V 50/60Hz
三相1140V 50/60Hz
|
|
允許波動
|
電壓：±15%； 頻率:±5%
畸變率滿足IEC61800-2要求
|
|
合閘沖擊電流
|
小于額定電流
|
|
功率因數
|
≥0.94(有直流電抗器)
|
|
變頻器效率
|
≥96%
|
|
輸出
|
輸出電壓
|
額定條件下輸出：3相，0～輸入電壓，誤差小于5%
|
|
輸出頻率范圍
|
G型：0-600Hz、 P型：0-600Hz、 Z型：0-600Hz、
L型：0-600Hz、 H型：0-3000Hz
|
|
輸出頻率精度
|
最大頻率值的±0.5%
|
|
過載能力
|
G、H、L型：150%額定電流60秒,180%額定電流10秒, 200%額定電流2秒
Z型：150%額定電流60秒,180%額定電流30秒,250%瞬間跳脫
P型：120%額定電流60秒,150%額定電流瞬間跳脫
|
|
主要控制性能
|

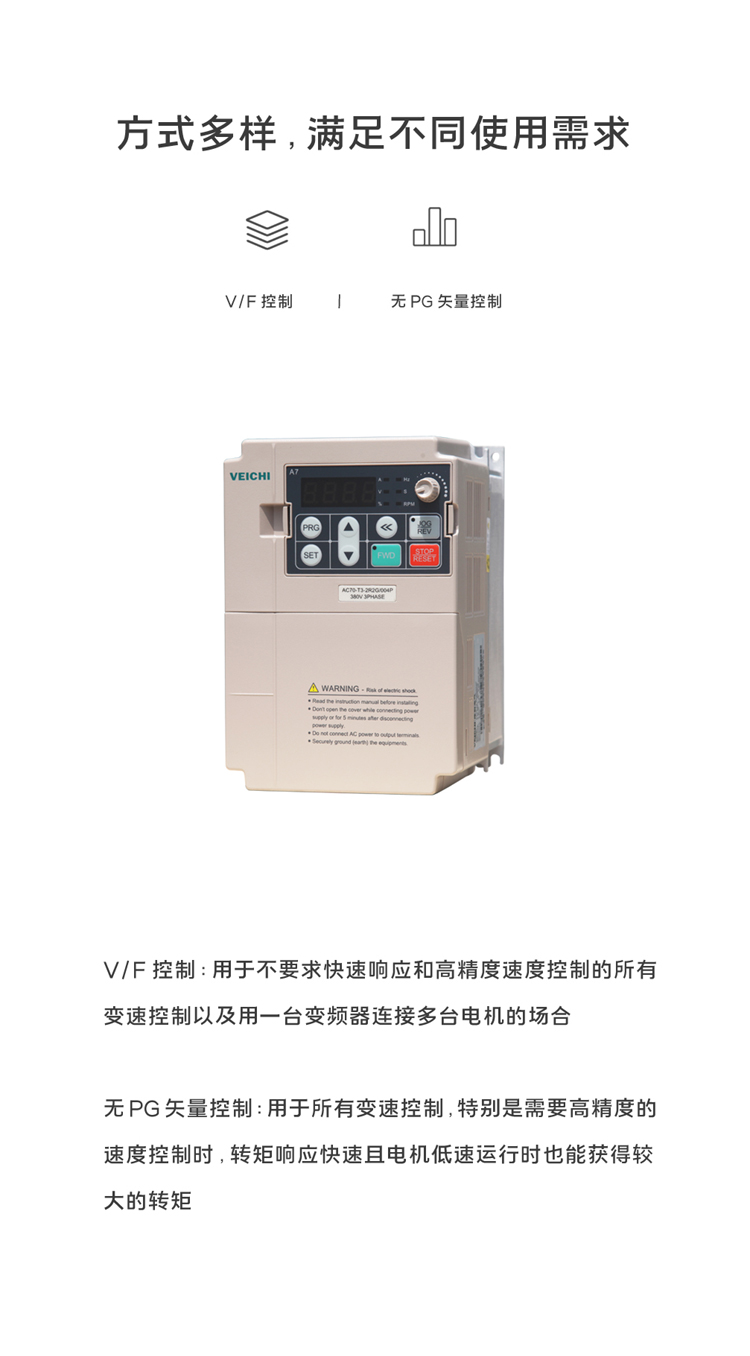

電機控制模式
|
無PG矢量控制、V/F控制
|
|
調制方式
|
優化空間矢量PWM調制
|
|
載波頻率
|
0.6～15.0kHz、隨機載波調制
|
|
速度控制范圍
|
無PG矢量控制，額定負載 1：100
|
|
穩態轉速精度
|
無PG矢量控制： ≤1%額定同步轉速
|
|
頻率精度
|
數字設定：最大頻率×±0.01%
模擬設定：最大頻率×±0.2%
|
|
頻率分辨率
|
數字設定：0.01Hz
模擬設定：最大頻率×0.05%
|
|
產品基本功能
|

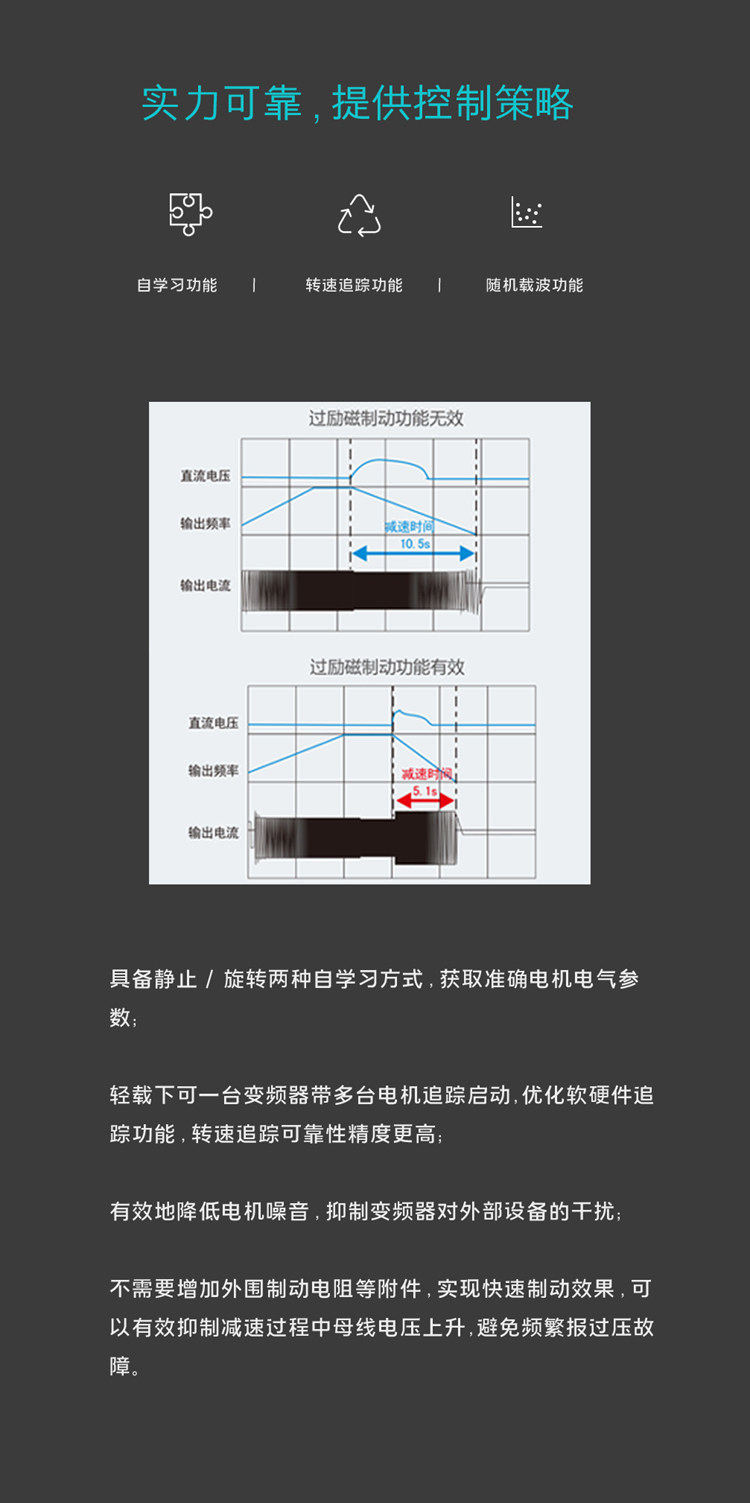

直流制動能力
|
起始頻率：0.00～50.00Hz
制動時間：0.0～60.0s
制動電流：0.0～150.0%額定電流
|
|
轉矩提升
|
自動轉矩提升0.0%～100.0%
手動轉矩提升0.0%～25.0%
|
|
V/F 曲線
|
五種方式：1 種用戶設定V/F 曲線方式、1 種線性轉矩特性曲線和3 種降轉矩特性曲線方式（1.5次冪、1.7 次冪、2.0 次冪、）
|
|
加減速曲線
|
兩種方式：直線加減速、S 曲線加減速；
四套加減速時間，時間單位0.1s，最長6500.0s
|
|
額定輸出電壓
|
利用電源電壓補償功能，以電機額定電壓為100%，可在50-100%的范圍內設定（輸出不能超過輸入電壓）
|
|
自動電壓調整
|
當電網電壓波動時，輸出電壓變動很少，基本保持恒定V/F
|
|
自動節能運行
|
根據負載狀況，自動優化輸出電壓，實現節能運行
|
|

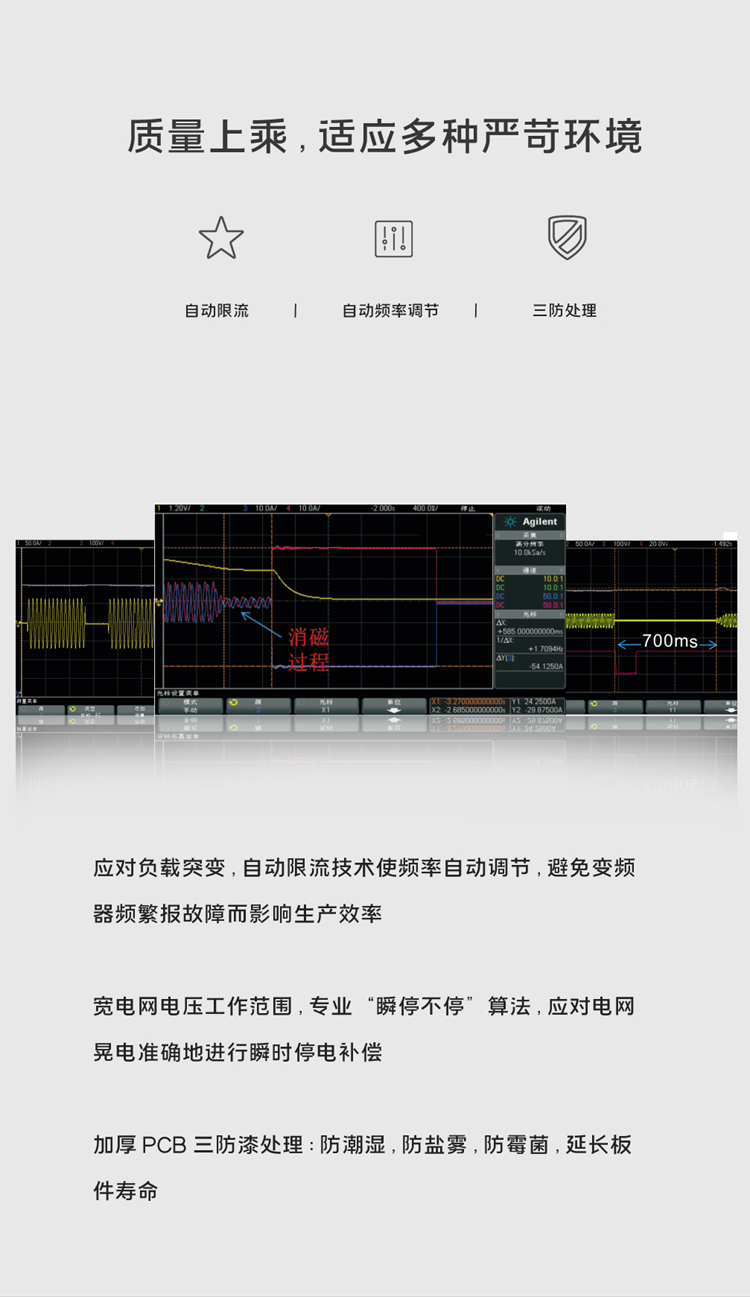

自動限流
|
對運行期間電流自動限制，防止頻繁過流故障跳閘
|
|
瞬間掉電處理
|
瞬時掉電時，通過母線電壓控制，實現不間斷運行
|
|
標準功能
|

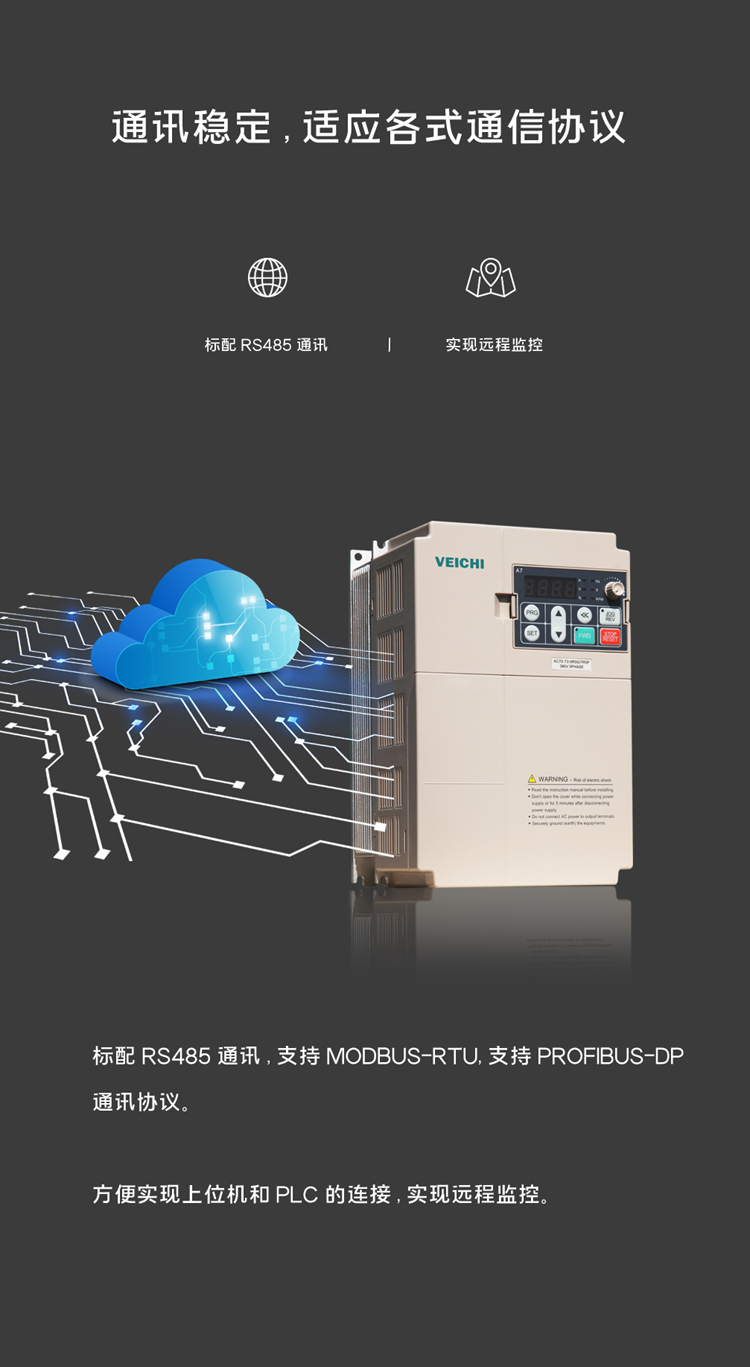

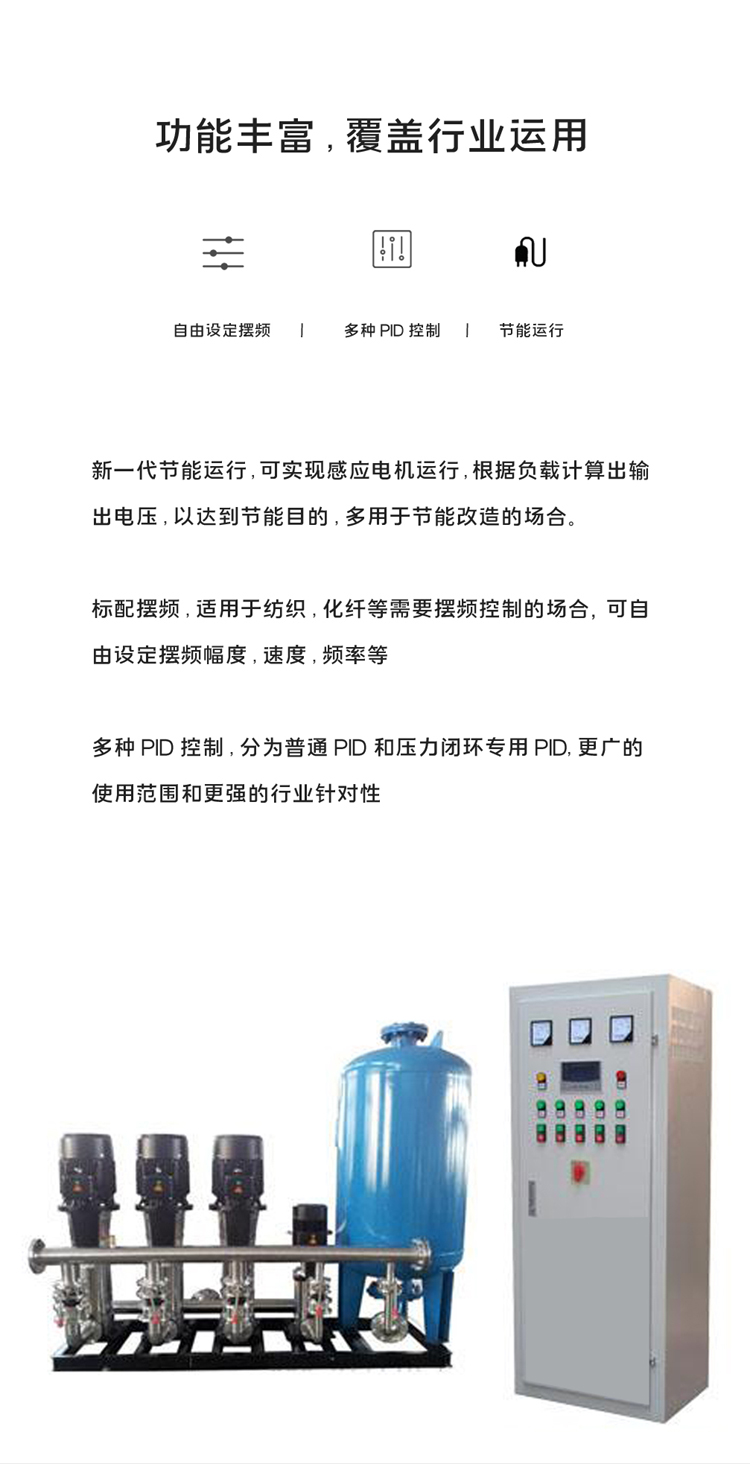

PID控制、轉速跟蹤和掉電再啟動、跳躍頻率、頻率上下限控制、程序運行、多段速度、擺頻運行、RS485、模擬輸出、頻率脈沖輸出
|
|
頻率設定通道
|
鍵盤數字設定、鍵盤電位器、模擬電壓端子VS1、模擬電壓端子VS2、模擬電流端子AS、通訊給定和多通道端子選擇，主輔通道組合
|
|
反饋輸入通道
|
電壓端子VS1、電壓端子VS2、電流端子AS、通訊給定、脈沖輸入PUL
|
|
運行命令通道
|
操作面板給定、外部端子給定、通訊給定
|
|
輸入指令信號
|
啟動、停止、正反轉、點動、多段速、自由停車、復位、加減速時間選擇、頻率設定通道選擇、外部故障報警
|
|
外部輸出信號
|
1路繼電器輸出，2路集電極輸出，0～10V輸出，4～20mA輸出，頻率脈沖輸出
|
|
保護功能
|
過壓、欠壓、電流限幅，過流、過載、電子熱繼電器、過熱、過壓失速、數據保護
|
|
鍵盤顯示
|
LED顯示
|
單行4位數碼管顯示
|
可監控1個變頻器狀態量
|
|
雙行4或5位數碼管顯示
|
可監控2個變頻器狀態量
|
|
LCD顯示
|
支持中文顯示，與LED鍵盤操作兼容，人性化的界面設計
|
|
參數拷貝
|
可上傳和下傳變頻器的功能代碼信息，實現快速參數復制
|
|
狀態監控
|
輸出頻率、給定頻率、輸出電流、輸入電壓、輸出電壓、電機轉速、PID反饋量、PID給定量、模塊溫度、輸入輸出端子狀況等
|
|
故障報警
|
過壓、欠壓、過流、短路、缺相、過載、過熱、過壓失速、電流限幅、數據保護受破壞、當前故障的運行狀況，歷史故障
|
|
環境
|
安裝場所
|
室內，海拔不大于1000m，無腐蝕性氣體及日光直射
|
|
溫度、濕度
|
-10 ～ +40℃
20%—95%RH（不結露）
|
|
振動
|
20Hz以下小于0.5g
|
|
儲存溫度
|
-25—+60℃
|
|
安裝方式
|
壁掛式、立柜式
|
|
防護等級
|
IP20
|
|

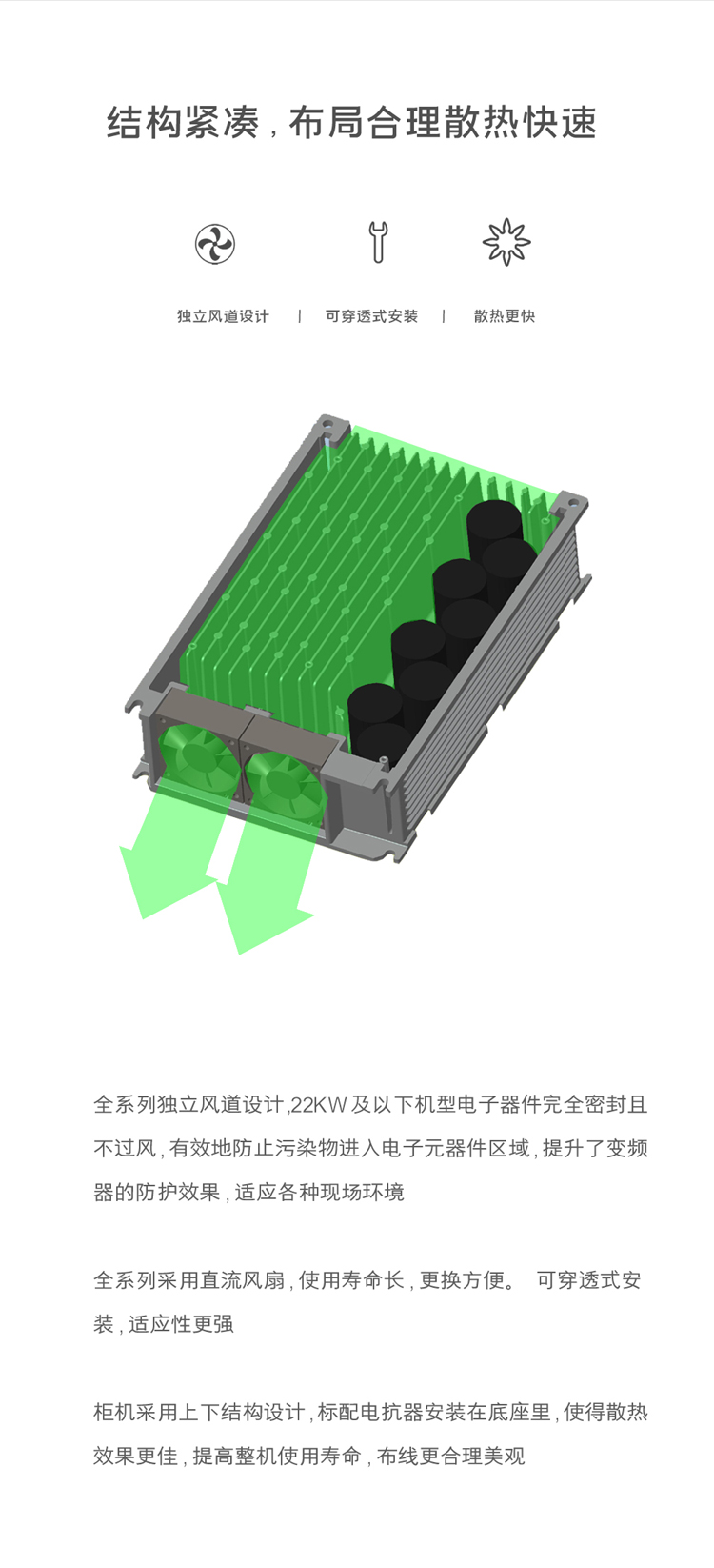

冷卻方式
|
強迫風冷
|
