電源

輸入

電壓、頻率

三相：380V～440V, 50/60Hz

允許波動

電壓失衡率:<3%； 頻率:±5%； 畸變率滿足IEC61800-2要求

合閘沖擊電流

小于額定電流

功率因數

≥0.94(有直流電抗器)

變頻器效率

≥96%

輸出

輸出電壓

額定條件下輸出：三相380～440V，誤差小于5%

輸出轉速范圍

4極電機0～18000rpm；0～600Hz

主要控制性能

電機控制模式

正弦波PWM調制，全閉環矢量控制

速度控制范圍

1：1000

穩態轉速精度

≤0.05%額定同步轉速

起動轉矩

0Hz 時200%額定轉矩

轉矩響應

＜10ms

速度控制精度

±2%

位置控制精度

±1pulse

過載能力

200%額定電流20S

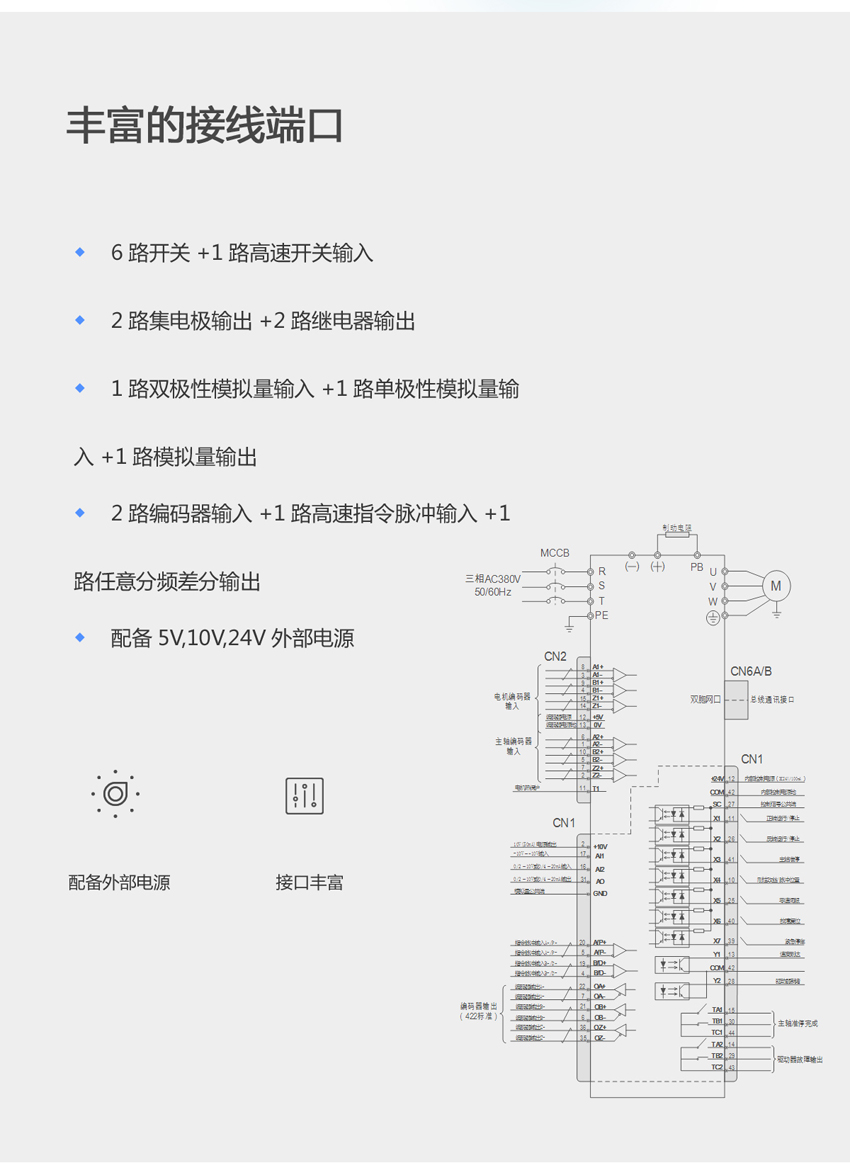

輸入輸出接口

數字量輸入

7路光耦隔離輸入，輸入方式NPN,PNP可選

數字量輸出

2路光耦隔離輸出

模擬量輸入

2路：-10V～+10V, 0～10V、0～20mA 可選

模擬量輸出

1路：0～10V、0～20mA 可選

繼電器輸出

2路：兩組常開常閉觸點

編碼器輸入接口

2路：電機編碼器1路；主軸編碼器1路

編碼器輸出接口

1路:分頻輸出

脈沖輸入接口

1路：正交脈沖/方向+脈沖/CW+CCW

總線接口

暫無

主軸功能

速度控制

范圍：0～12000RPM;

準?？刂?o:p style="box-sizing:border-box;animation-fill-mode:both;background-repeat:no-repeat;">

±1pulse的精度；可用端子選擇8個位置

剛性攻絲

可與多種進口國產系統接口，攻絲誤差2%

其它功能

C軸控制，螺紋切削，電子齒輪，絞孔，零速鎖定

保護功能

過壓、欠壓、電流限幅，過流、過載、電子熱繼電器、過熱、過壓失速、數據保護、飛速保護、輸入輸出缺相保護

環

境

安裝場所

海拔低于1000米，1000米以上降額使用，每升高100米降額1%；

無凝露、結冰、雨、雪、雹等，太陽輻射低于700W/m2，氣壓70～106kPa

溫度、濕度

-10 ～ +50℃，40 ℃以上可降額使用，最高溫度60℃（空載運行）

5% ～ 95%RH（不結露）

振動

9～200Hz時，5.9m/s2(0.6g)

儲存溫度

-30 ～ +60℃

安裝方式

壁掛式、立柜式

防護等級

IP20

冷卻方式

強迫風冷
